Verpackungsprüfung

Während des Transports oder innerhalb des Lebenszyklus sind Verpackungen unterschiedlichen klimatischen Bedingungen ausgesetzt. Betauung am Produkt oder Reduzierung der Stabilität der Verpackung können die Folge sein.

Standardisierte oder an spezifische Bedingungen angepasste Prüfatmosphären ermöglichen die Nachbildung im Rahmen der Verpackungsprüfung.

Relevante Normen: ASTM D4332, ASTM F2825, ISO 2233, DIN EN 60068-2-30

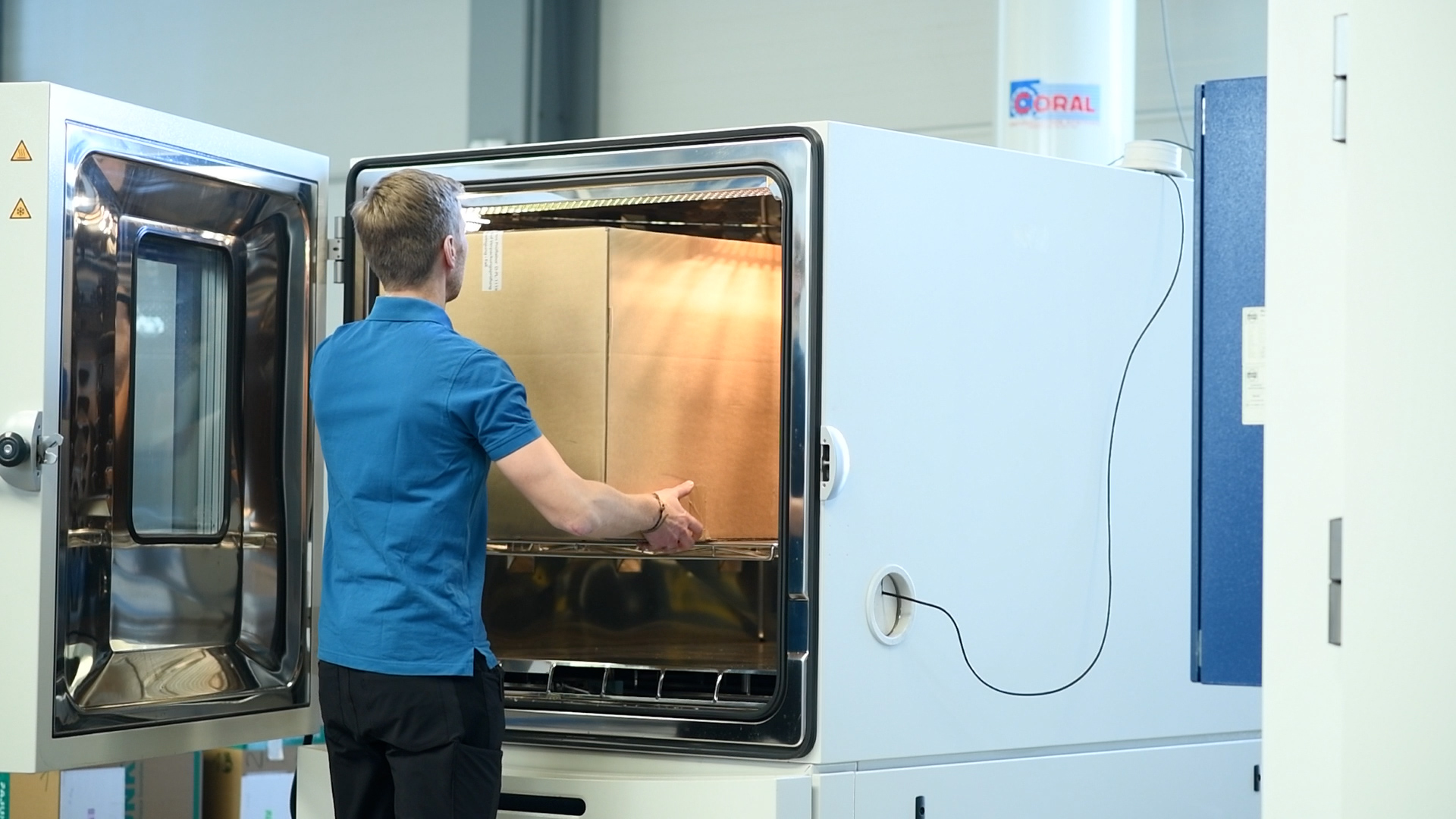

Prüftechnik: Klimakammern und -schränke, Permanente und redundante Überwachung der Regelparameter

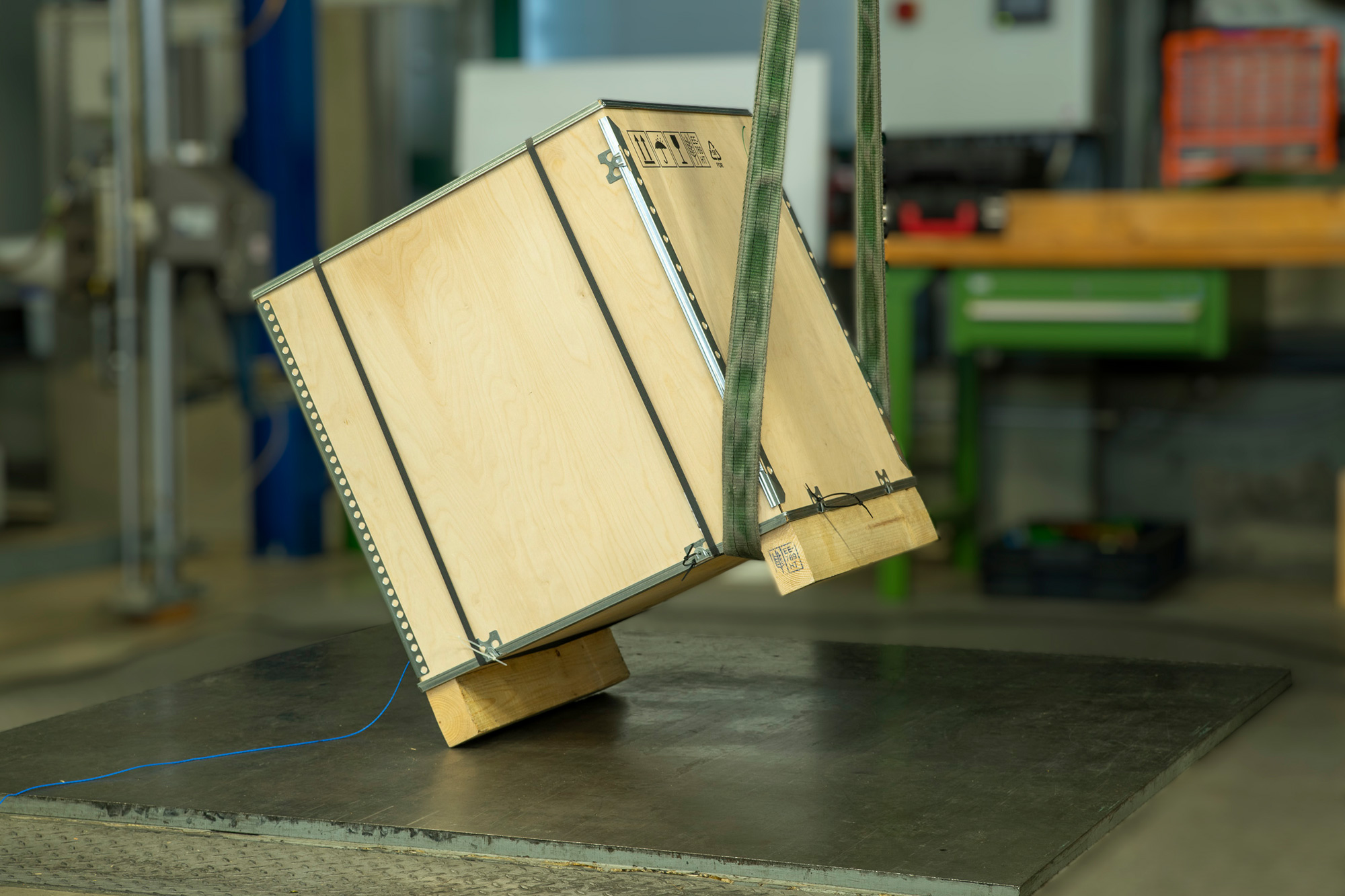

Fallprüfungen, wie z.B. Flachfall, Kippfall oder Eckenfall simulieren mechanisches Handling von Ladeeinheiten, z.B. beim Aufnehmen und Absetzen mit dem Gabelstapler oder bilden auch raue Handhabung während des Distributionsprozesses ab.

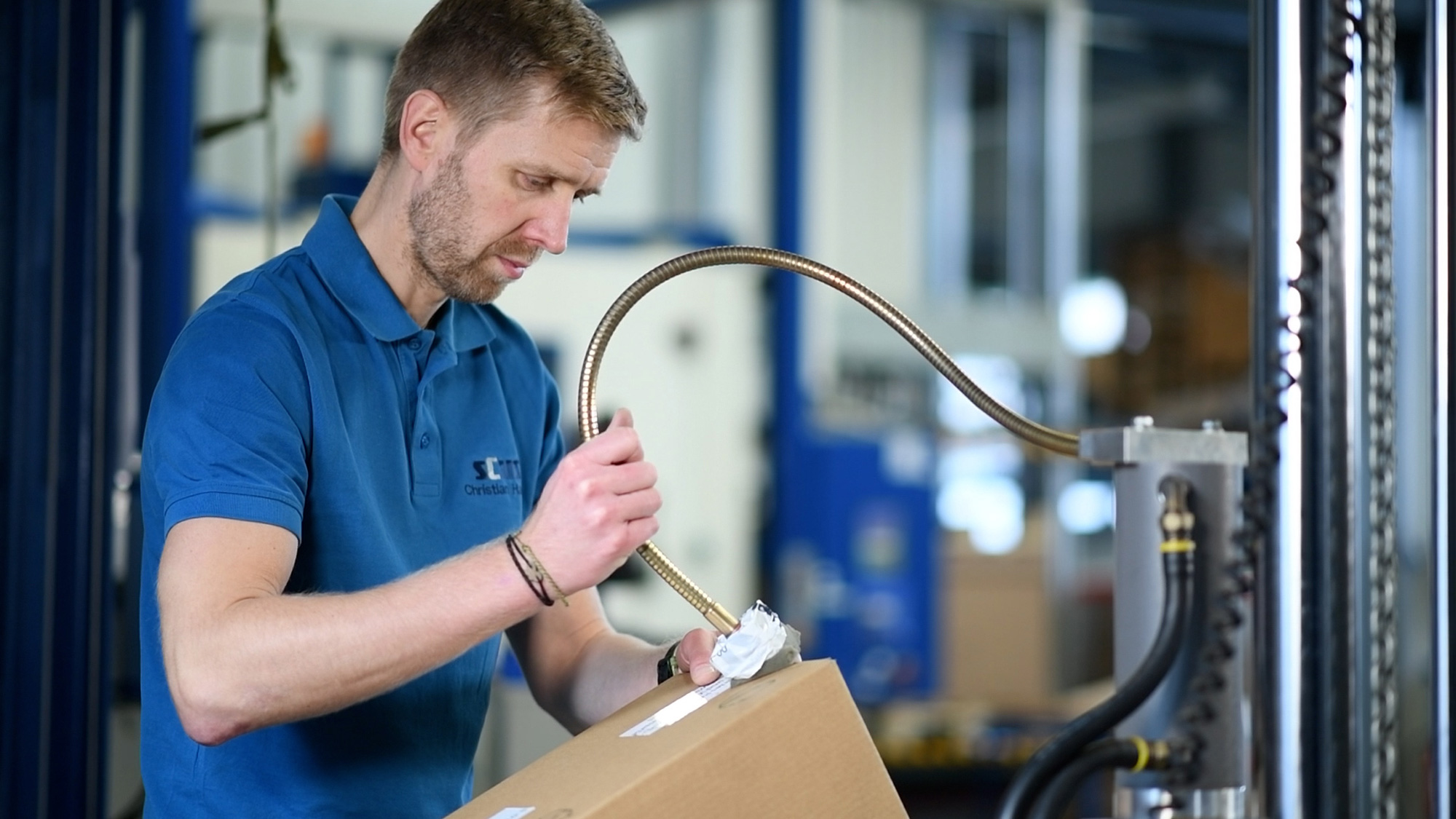

Beschleunigungsmessung während der Prüfung ermöglicht die Quantifizierung der Belastungen, die während des Falls auf das Produkt wirken. Damit wird die Wirksamkeit der Verpackung bzw. des Produktpolsters bewertbar. Außerdem erlaubt die Beschleunigungs­messung Rückschlüsse auf die Empfindlichkeit des verpackten Produktes.

Relevante Normen: ASTM  D6179, DIN  EN  14149, ASTM  D4169 und ISTA  Series
Prüftechnik: Großer Fallprüfstand 1t, Beschleunigungsmessung, High-Speed-Kamera

Fallprüfungen mit Paketen simulieren manuelles Handling ebenso wie Belastungen in vollautomatischen Verteilzentren.

Auch hier ermöglicht eine Beschleunigungsmessung am Produkt die Quantifizierung der Belastungen und gibt Informationen für die Optimierung der Verpackung und ggf. auch des Produkts.

Relevante Normen: ASTM D5276, DIN EN 22248/ISO 2248, ASTM 4169, ASTM D7386 und ISTA Series
Prüftechnik: Fallprüfstände, Beschleunigungsmessung, High-Speed-Kamera

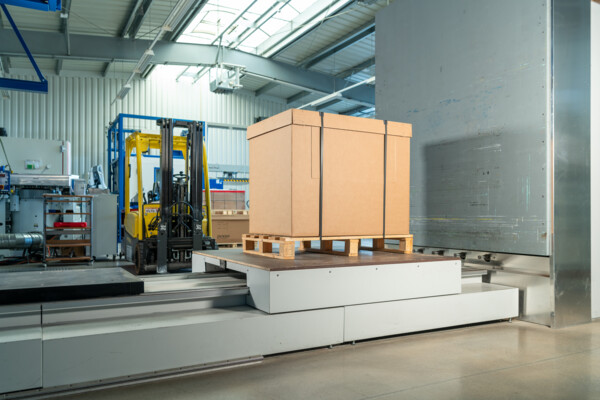

Horizontale Stoßbelastungen treten in der Praxis beim Umschlag der Ladeeinheiten oder bei Bremsvorgängen auf. Sie können zum Versatz der Palettenlagen und damit zur Instabilität der gesamten Transporteinheit oder zum Herausspringen von Produkten aus der Verankerung führen.

Der Beschleunigungsversuchsstand stellt eine Weiterentwicklung der früher zur Abbildung von horizontalen Beschleunigungen genutzten ‚Schiefen Ebene‘ dar und ermöglicht nun die Abbildung von praxisrelevanten Belastungsszenarien und damit die Prüfung

• von Ladungssicherungsmaßnahmen
• der Wirkungsweise von rutschhemmenden Palettenzwischenlagen
• Konstruktion von Ladungsträgern

Relevante Normen: ASTM D880, DIN EN ISO 2244, ASTM D4169, ISTA 3E
Prüftechnik: Beschleunigungsversuchsstand (Beschleunigungsmessung, High-Speed-Kamera)

Dauerschwingbelastungen werden in der Praxis vorwiegend durch Transportmittel (LKW, Flugzeug und Bahn) verursacht. Beim Schiffs­trans­port spielen Dauer­schwing­be­last­ungen eine unter­geordnetet Rolle. Einzelanregungen treten beim Überfahren von Unebenheiten mit LKW oder Stapler auf. Mit der Schwingungsprüfung lassen sich beide Belastungsarten an Packstücken und versandfertigen Gütern simulieren.

Die Kombination von Unterdruckkammer und Schwingprüfsystem ermöglicht die gleichzeitige Nachbildung von Druckunterschieden, wie sie beim Transport mit dem Flugzeug oder beim Überqueren von Pässen auftreten.

Stauchbelastungen während des Transportes können durch definierte Auflasten während der Schwingungsprüfung nachgebildet werden.

Relevante Normen: ASTM D4728, ASTM D999, ASTM D4169, ASTM D7386, ISTA Series, DIN EN ISO 13355, DIN EN ISO 4180, DIN EN ISO 8318, DIN EN 60068-2-64
Prüftechnik: Schwingprüfanlagen, zum Teil kombinierbar mit Klimatisierung/Unterdruck

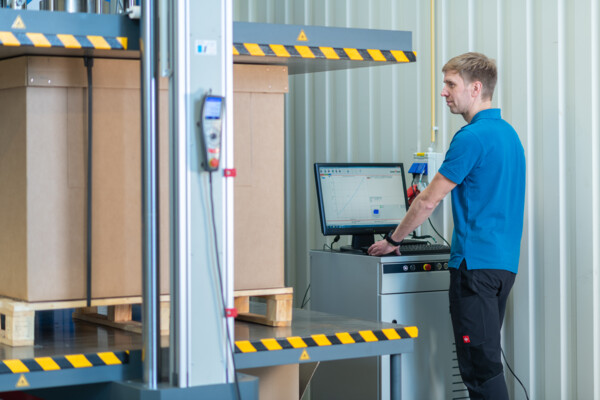

Während des Transports oder im Lager können Verpackungen und Ladeeinheiten gestapelt werden - sortenrein oder gemischt sowie im Verbund oder einzeln. Die Stauchdruckprüfung bildet die zu erwartenden Belastungen an Versandeinheiten oder leeren Verpackungen nach.

Ladeeinheiten können mit Lasten bis 33 Tonnen beaufschlagt werden.

Relevante Normen: ASTM D642, ASTM D4169, ISTA Series, DIN 55440-1, DIN EN ISO 12048, DIN EN ISO 2234
Prüftechnik: Stauchdruckpresse

Die Stauchdruckprüfung kann an gefüllten oder leeren Verpackungen durchgeführt werden, je nachdem ob die Ermittlung der Tragfähigkeit der Verpackung oder das Verhindern von Schäden an Innen­ver­packung oder Produkt im Fokus stehen. Sie bildet Stauch- und Stapel­druck­be­last­ungen ab, wie sie auf das einzelne Paket im Lager oder während der Logistikprozesse einwirken können.

Relevante Normen: ASTM D642, ASTM D4169, ISTA Series, DIN 55440-1, DIN EN ISO 12048, DIN EN ISO 2234
Prüftechnik: Stauchdruckpresse

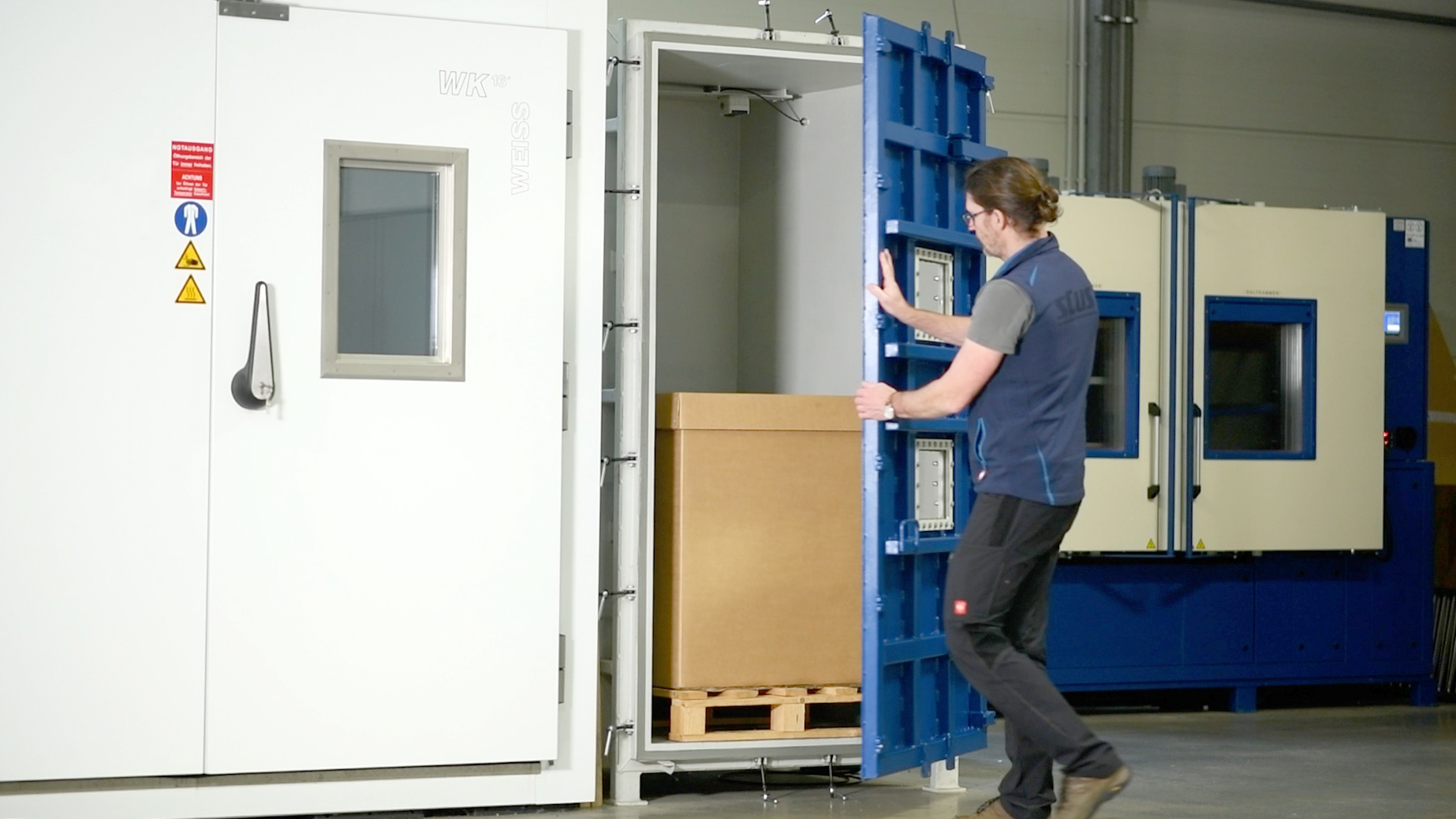

Die Unterdruckprüfung simuliert reduzierten Umgebungsdruck, wie er beim Lufttransport oder beim Transport in großen Höhen auftritt.

Die Verpackung wird dabei einem definierten Unterdruck ausgesetzt, um in weiterführenden Untersuchungen mögliche Auswirkungen beispielsweise auf die Integrität der Verpackung zu bewerten.

Relevante Normen: ASTM D6653, ASTM D4169, ASTM D7386, DIN EN ISO 2873
Prüftechnik: Unterdruckkammern
