Klimatechnik
Klimakammern dienen der Simulation klimatischer Umwelteinflüsse unter kontrollierten Bedingungen. Temperatur und relative Luftfeuchte sind präzise regelbar.
In unserem Prüflabor stehen Ihnen
9 Standardklimakammern
5 Klimakammern begehbar
1 Temperatur-Schock-Kammer
1 Klima-Schwing-Kombination
zur Verfügung. Alle Kammern sind mit einem zusätzlichen Überwachungssensor ausgestattet, der mögliche Abweichungen im Klimaprofil detektiert – für eine sichere Prüfung und schnelle Reaktion bei Grenzwertüberschreitung.
Klimakammern ermöglichen unter anderem folgende Prüfungen:
- Lagerung und Vorkonditionierung bei internationalen Standardklimaten
- Zeitgesteuerte Klimaprofile (z. B. Temperatur-/Feuchtewechsel)
- Materialprüfungen unter verschiedenen klimatischen Bedingungen
- Untersuchung des Korrosionsverhaltens
- Simulation von Materialalterung
Klimakammer begehbar | 16 m³Weiss| WK 16
| Prüfraum | 2,16 m × 3,06 m × 2,46 m |
|---|---|
| Temperaturbereich | +20 °C bis +60 °C |
| Feuchtebereich | 20 bis 90 % rel. Feuchte |

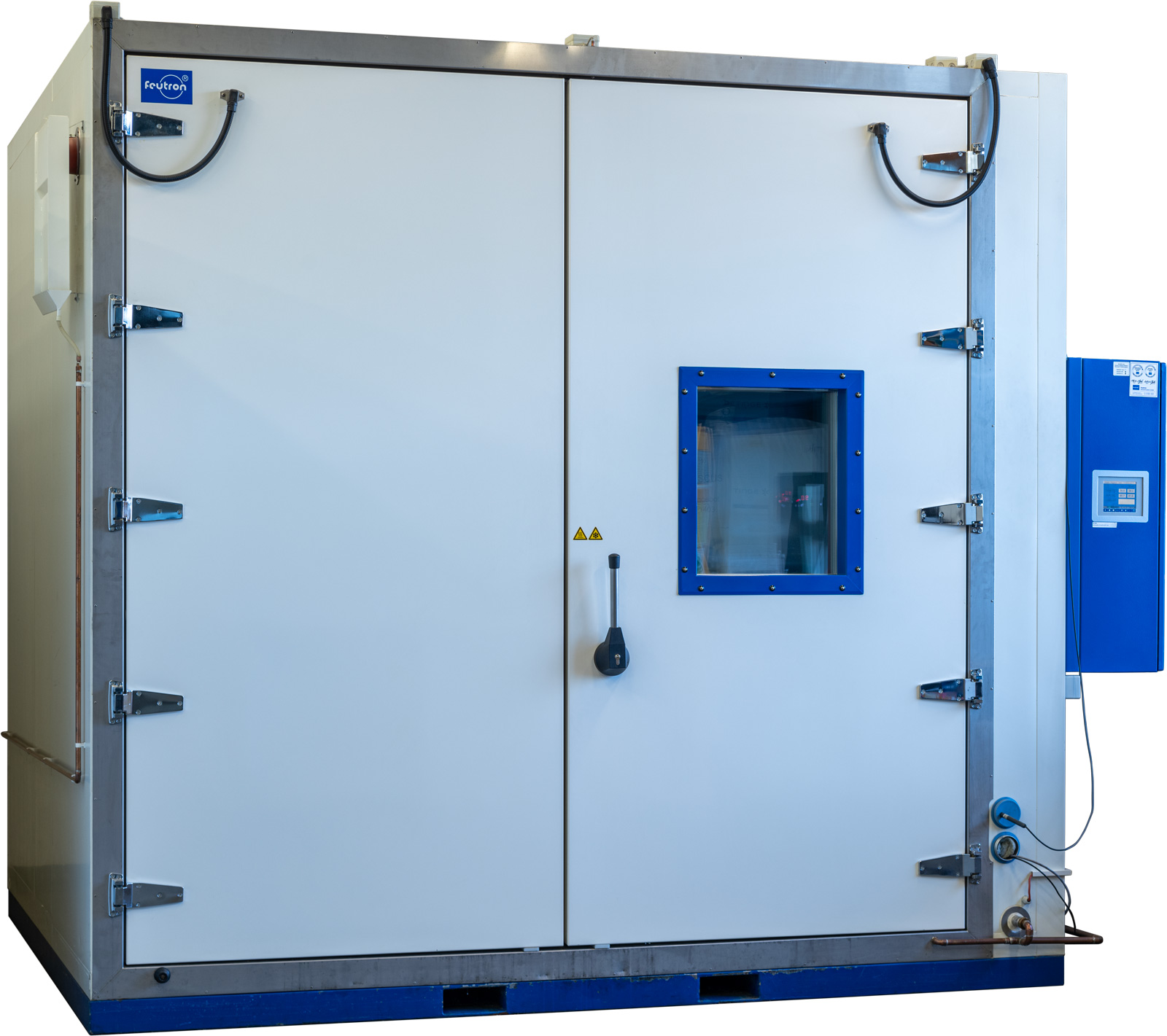

Klimakammer begehbar | 15,6 m³Feutron | KPZ 16
| Prüfraum | 2,50 m × 2,50 m × 2,50 m |
| Temperaturbereich | –60 °C bis +120 °C |
| Feuchtebereich | 20 % bis 95 % rel. Feuchte |

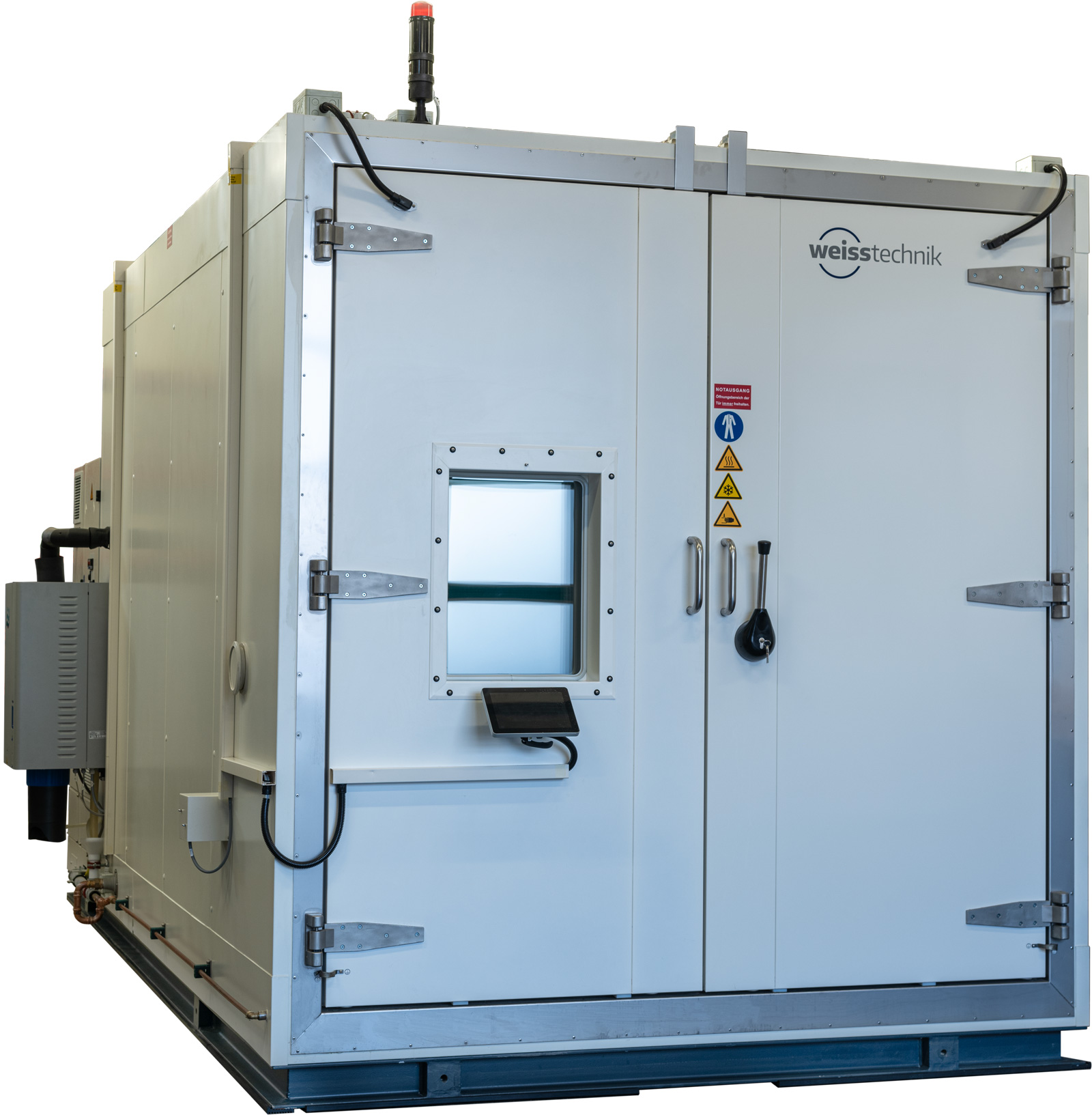

Klimakammer begehbar | 16 m³Weiss | C 16
| Prüfraum | 2,20 m × 3,10 m × 2,30 m |
| Temperaturbereich | –40 °C bis +150 °C |
| Feuchtebereich | 10 % bis 95 % rel. Feuchte |
Klimakammer begehbar | 19,2 m³Feutron | KPK 200 extern
| Prüfraum | 2,95 m × 2,55 m× 2,55 m |
| Temperaturbereich | –20 °C bis +80 °C |
| Feuchtebereich | 10 % bis 95 % rel. Feuchte |

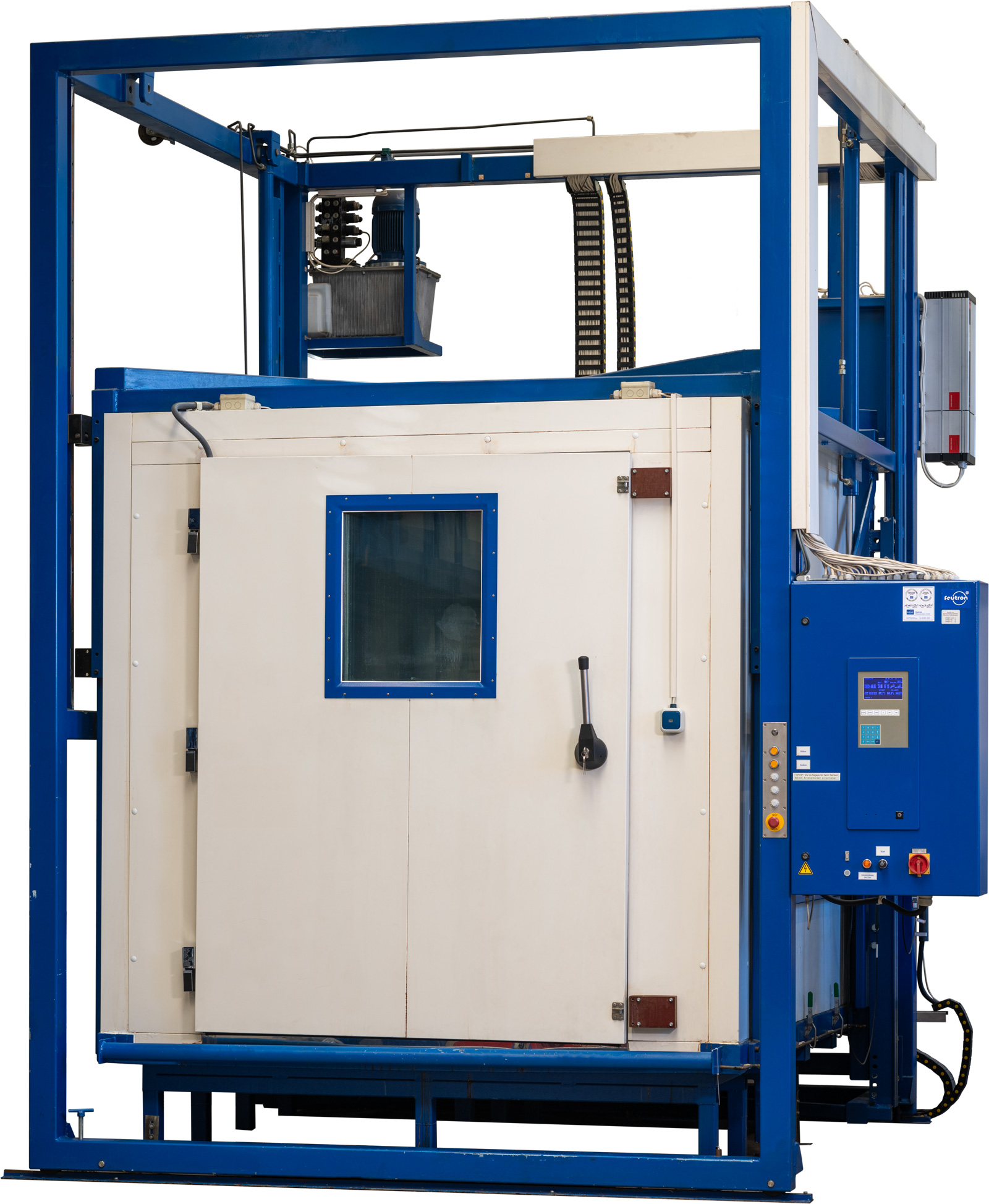

Klimakammer begehbar| 8 m³ Feutron | KPZ 8
| Prüfraum | 2,00 m x 2,00 m x 2,00 m |
| Tür | 1,38 m x 1,38 m |
| Temperaturbereich | –60 °C bis +109,9 °C |
| Feuchtebereich | 20 % bis 95 % rel. Feuchte |
Klimakammer | 2 m³ Vötsch | VC 2210
| Prüfraum | 1,10 m x 0,95 m x 2,08 m |
| Temperaturbereich | +20 °C bis +90 °C |
| Feuchtebereich | 20 % bis 98 % rel. Feuchte |
Klimakammern | 1,5 m³Vötsch | C 1500 - 4 Stück
| Prüfraum | 1,10 m x 1,48 m x 0,95 m |
| Temperaturbereich | –40 °C bis +180 °C |
| Feuchtebereich | 10 % bis 98 % rel. Feuchte |

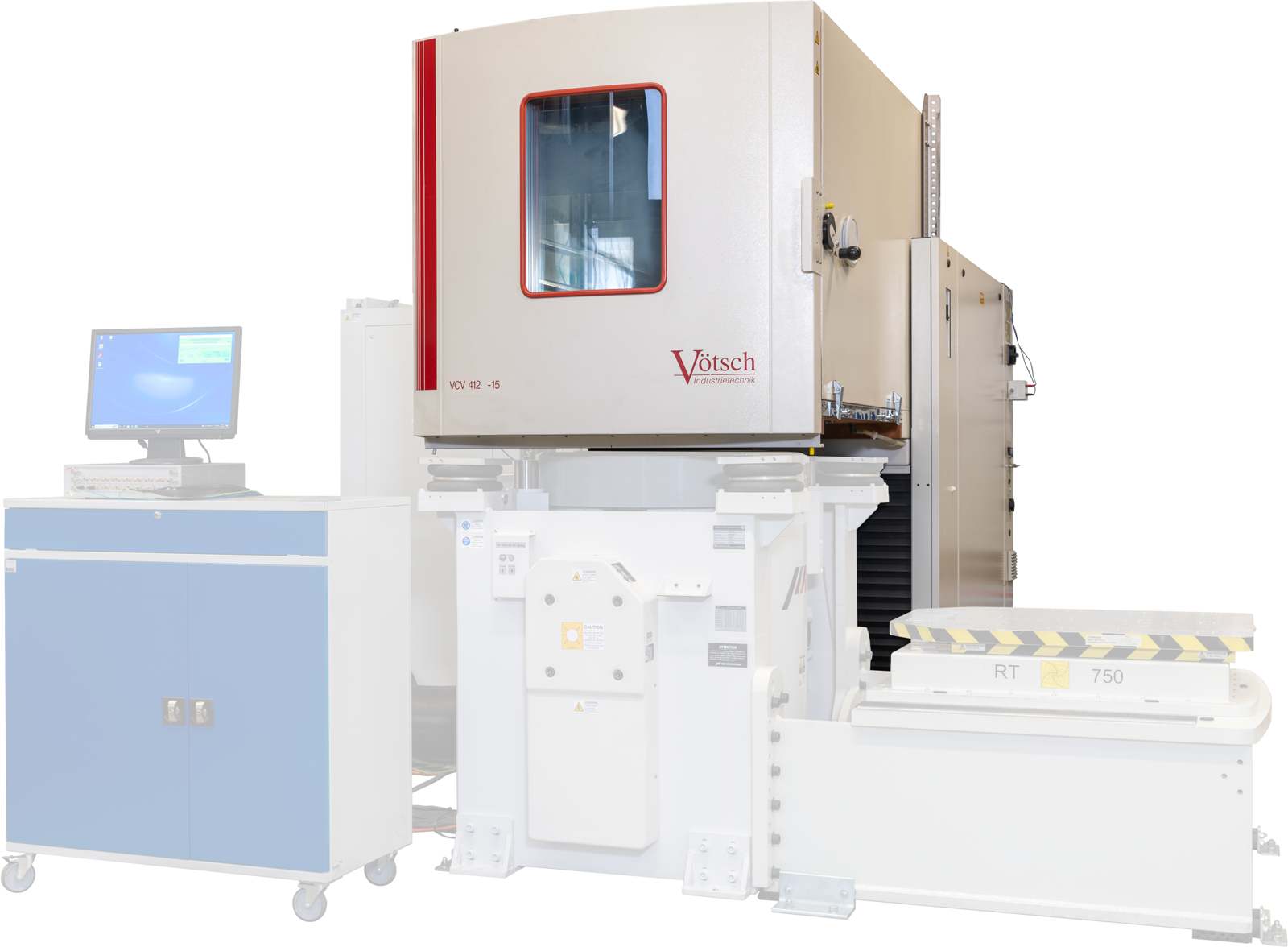

Klimakammer | 1,2 m³kombinierbar mit Schwingprüftechnik | Vötsch | VCV 4120
| Prüfraum | 1,10 m x 1,10 m x 0,95 m |
| Temperaturbereich | –40 °C bis +180 °C |
| Feuchtebereich | 10 % bis 95 % rel. Feuchte |

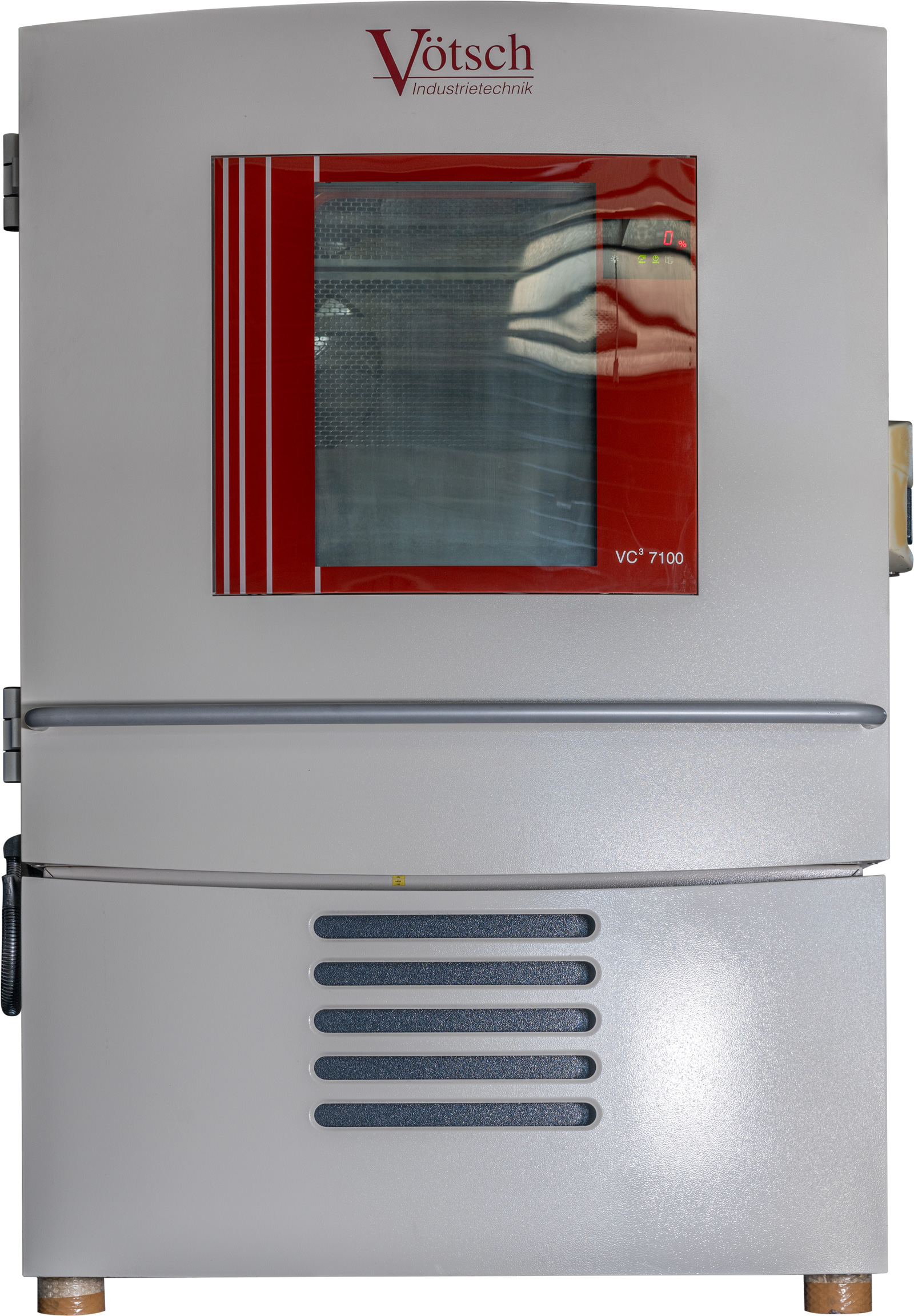

Klimakammer | 1 m³Vötsch | VC 7100
| Prüfraum | 1,10 m x 0,95 m x 0,95 m |
| Temperaturbereich | –70 °C bis +180 °C |
| Feuchtebereich | 10 % bis 98 % rel. Feuchte |
Klimakammer | 0,8 m³Feutron | KPK 800
| Prüfraum | 0,77 m x 0,74 m x 1,38 m |
| Temperaturbereich | –40 °C bis +180 °C |
| Feuchtebereich | 10 % bis 95 % rel. Feuchte |
Klimakammer | 0,6 m³Feutron | KPK 600
| Prüfraum | 0,77 m x 0,74 m x 1,02 m |
| Temperaturbereich | –40 °C bis +180 °C |
| Klimabereich | +5 °C bis +95 °C |
| Feuchtebereich | 10 % bis 95 % rel. Feuchte |

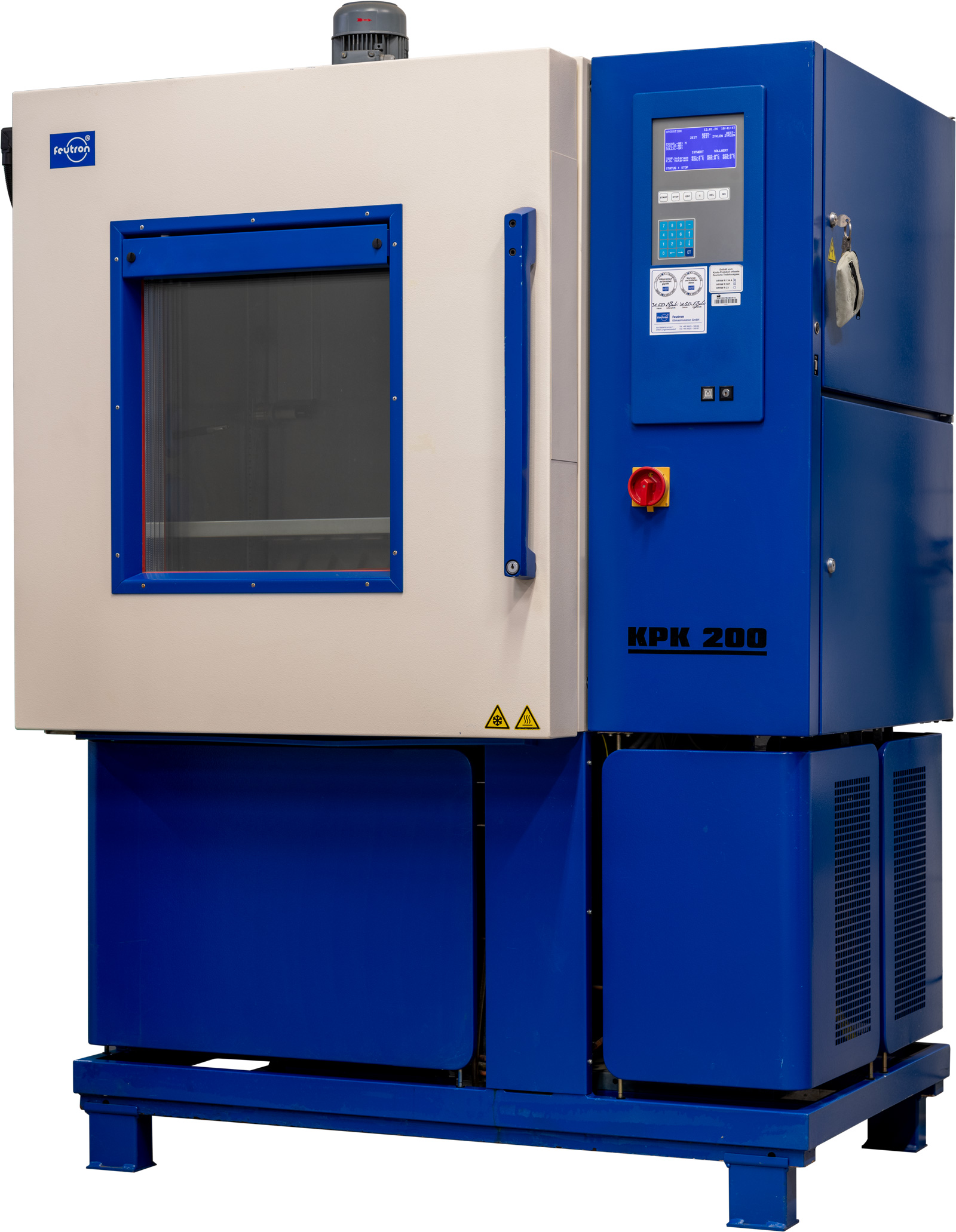

Klimakammer | 0,28 m³Feutron | KPK 200
| Prüfraum | 0,72 m x 0,56 m x 0,72 m |
| Temperaturbereich | –40 °C bis +100 °C |
| Klimabereich | +10 °C bis +95 °C |
| Feuchtebereich | 10 % bis 95 % rel. Feuchte |
Klimakammer | 0,2 m³Feutron | KPK 200
| Prüfraum | 0,72 m x 0,44 m x 0,69 m |
| Temperaturbereich | –75 °C bis +180 °C |
| Klimabereich | +10 °C bis +95 °C |
| Feuchtebereich | +10 % bis 95 % rel. Feuchte |

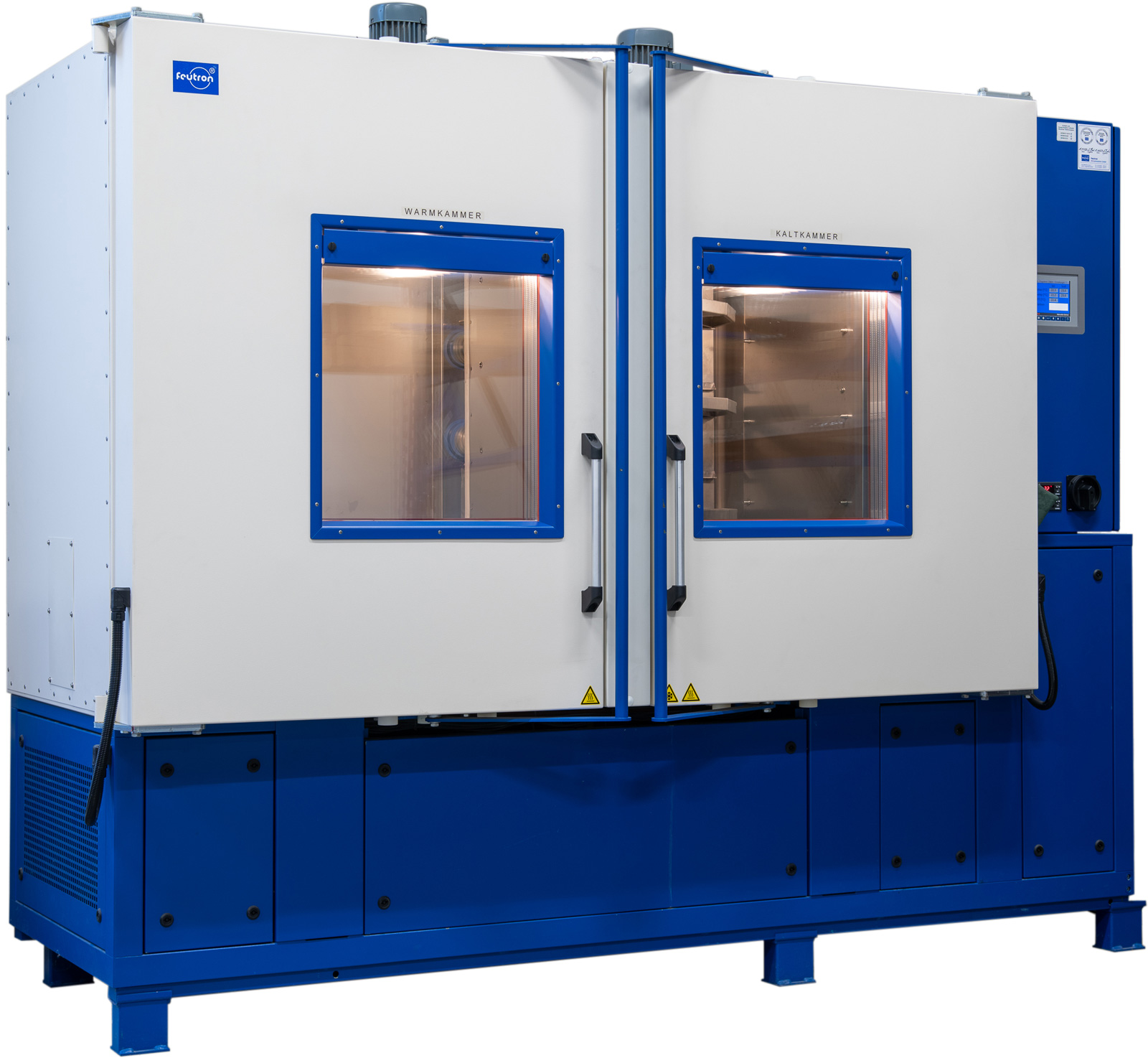

Temperatur-Schockkammer| 2 x 0,3 m³Feutron
Spezifikation
| Prüfräume je | 0,62 m x 0,72 m x 0,72 m |
| Kaltkammer | –75 °C bis +180 °C |
| Warmkammer | +10 °C bis +200 °C |
Einsatz
Die Kammer ermöglicht die Simulation von zwei verschiedenen Temperaturen in separaten Kammern (Warm- und Kaltkammer). Die Temperatur ist getrennt für beide Kammern einstell- und -kontrollierbar. Mittels des beweglichen Käfigs kann der Prüfling schnell von einer Kammer in die andere verschoben werden. Folgende Testmöglichkeiten ergeben sich aus den technischen Bedingungen:
- Zeitgesteuerte Temperaturschocks
- Prüfung von Materialien und Produkten durch unterschiedliche Temperaturen
- Materialalterung / Materialprüfung unter verschiedenen Temperaturbedingungen
Klimatisierung Prüflabor| 176 m³Stulz
Spezifikation
| Prüfraum | 12,3 m x 5,3 m x 2,7 m |
| Temperaturbereich | 23 °C (± 3 °C) |
| Feuchtebereich | 50 % (± 5 %) rel. Luftfeuchte |
Einsatz
Erzeugen von Normklima im Prüflabor
TaupunktspiegelMBW | Dew Point Mirror 473
Spezifikation
| Frost-/Taupunkt | –30 °C bis 99 °C |
| Relative Luftfeuchtigkeit | 5 % bis 99 % |
| Temperatur | -50 °C bis 125 °C |
| Genauigkeit Frost-/Taupunkt | ≤ ± 0,1 °C |
| Genauigkeit Temperatur | ≤ ± 0,07 °C |
Einsatz
Überwachung der Klimasteuerung
Das Taupunktspiegel-Messprinzip ermöglicht eine präzise Bestimmung des Taupunkts und somit auch der relativen Luftfeuchtigkeit. Ideal für Klimaprüfungen, sorgt es für genaue und verlässliche Ergebnisse, um die Einhaltung dieses Parameters sicherzustellen.
